申請?zhí)? 201721055777.3

申請日: 2017.08.23

申請人: 佛山市至開金剛石工具有限公司

發(fā)明人: 楊洪剛

       摘要：

       本實用新型公開了一種使組分均勻的金剛石復合材料燒結模具，包括燒結模具托盤、位于所述燒結模具托盤下方的模具托盤底座和豎直固定設置于所述模具托盤底座上的軸心支撐柱；所述燒結模具托盤為圓盤形，所述燒結模具托盤的頂面設置有成型燒結腔，所述燒結模具托盤的底面軸心處設置有半圓形支撐凹槽；所述軸心支撐柱的上端設置有托盤偏斜支撐球，所述托盤偏斜支撐球和所述半圓形支撐凹槽的半徑相等；所述燒結模具托盤放置于所述托盤偏斜支撐球上，且所述托盤偏斜支撐球位于所述半圓形支撐凹槽中。本實用新型能夠快速便捷地顯示金剛石的分布是否均勻，從而便于作業(yè)人員對金剛石的排布作出調整。

       主權利要求:

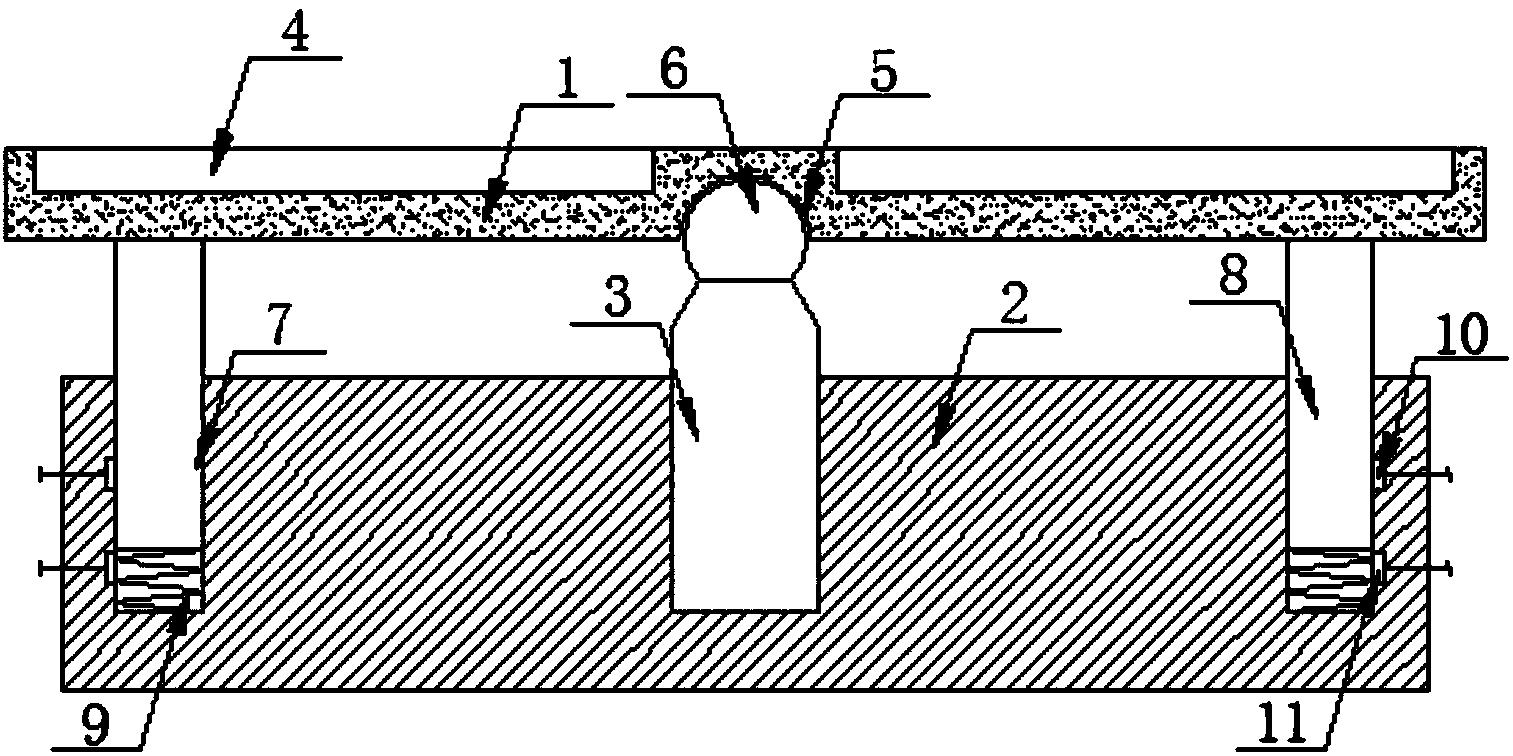

       一種使組分均勻的金剛石復合材料燒結模具，其特征在于：包括燒結模具托盤（1）、位于所述燒結模具托盤（1）下方的模具托盤底座（2）和豎直固定設置于所述模具托盤底座（2）上的軸心支撐柱（3）；所述燒結模具托盤（1）為圓盤形，所述燒結模具托盤（1）的頂面設置有成型燒結腔（4），所述燒結模具托盤（1）的底面軸心處設置有半圓形支撐凹槽（5）；所述軸心支撐柱（3）的上端設置有托盤偏斜支撐球（6），所述托盤偏斜支撐球（6）和所述半圓形支撐凹槽（5）的半徑相等；所述燒結模具托盤（1）放置于所述托盤偏斜支撐球（6）上，且所述托盤偏斜支撐球（6）位于所述半圓形支撐凹槽（5）中。
