申請?zhí)? 201721440428.3

申請日: 2017.11.01

國家/省市:中國江蘇(32)

主分類號:B24D 7/18(2006.01)

授權公告號:207358895U

授權公告日:2018.05.15

分類號: B24D 7/18(2006.01); B24D 7/06(2006.01)

申請人: 江蘇信實精密工具有限公司

發明人: 許曉磊

代理人: 于浩江

代理機構:蘇州銘浩知識產權代理事務所（普通合伙）(32246)

申請人地址:江蘇省蘇州市高新區鴻禧路32號（F-4號廠房）

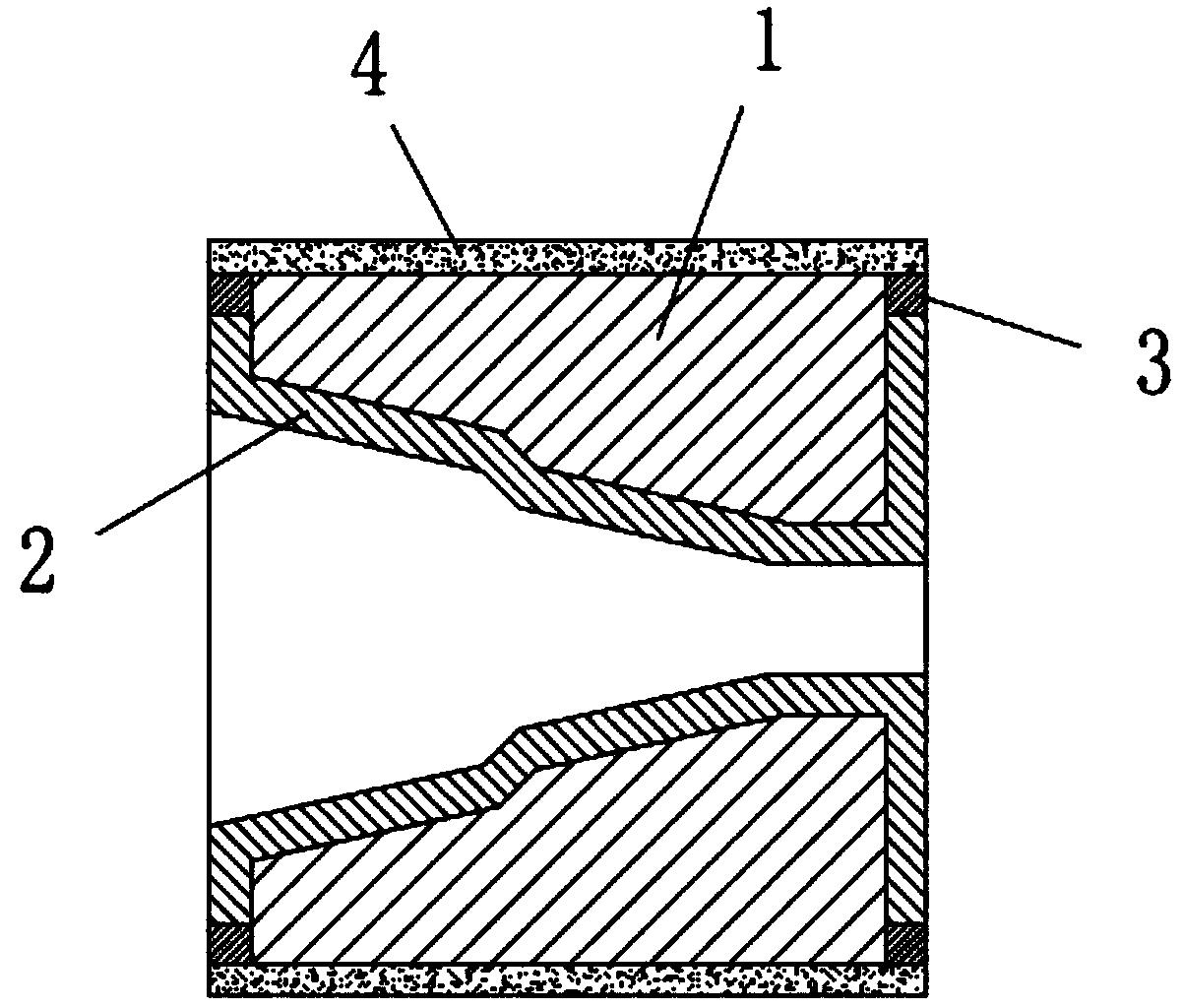

摘要：本實用新型涉及一種內包覆式金剛石滾輪，包含輪體、包覆圈和補償環；所述輪體為石墨材料，輪體的外圈設置有黏合劑層，金剛石顆粒通過黏合劑層粘合在輪體上；所述包覆圈為高強度的高分子材料，通過注塑的方式與輪體的內圈以及兩側部配合；所述補償環的直徑與輪體的直徑相等，補償環設置在輪體的左右兩側，并與包覆圈兩側的端部配合；本實用新型的內包覆式金剛石滾輪，使用石墨作為輪體材料，在保證輪體性能的同時，解決了輪體成本問題；并設置包覆圈與輪體配合，包住輪體的內壁和兩側，避免石墨粉塵在加工時逸散，影響機構精度或造成損耗，并通過補償環來解決注塑件容易與輪體外圓弧面不齊平，導致黏合劑層產生加工誤差的問題。

主權利要求

一種內包覆式金剛石滾輪，其特征在于：包含輪體（1）、包覆圈（2）和補償環（3）；所述輪體（1）為石墨材料，輪體（1）的外圈設置有黏合劑層（4），金剛石顆粒通過黏合劑層（4）粘合在輪體（1）上；所述包覆圈（2）為高強度的高分子材料，通過注塑的方式與輪體（1）的內圈以及兩側部配合；所述補償環（3）的直徑與輪體（1）的直徑相等，補償環（3）設置在輪體（1）的左右兩側，并與包覆圈（2）兩側的端部配合。
