長期以來，通過相工程phase engineering提升新材料性質(zhì)，一直是學(xué)界不懈的追求，其主要目標(biāo)是，轉(zhuǎn)變相物理和化學(xué)性質(zhì)的特定可調(diào)性。石墨烯的合成和研究，使得探索二維相變機制成為可能，為二維金剛石和金剛石薄膜形成，開辟了新道路。

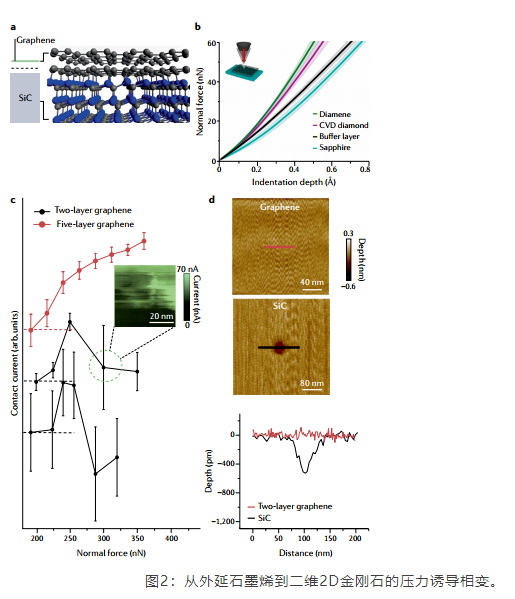

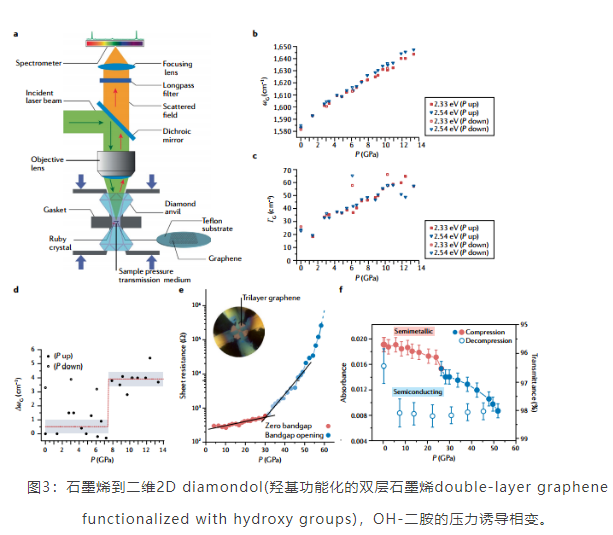

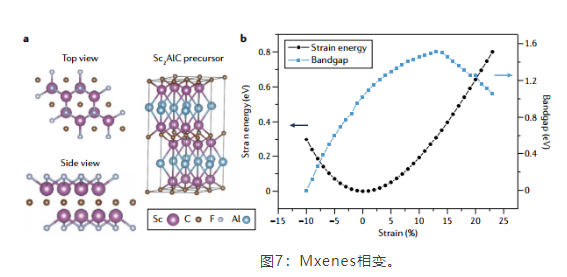

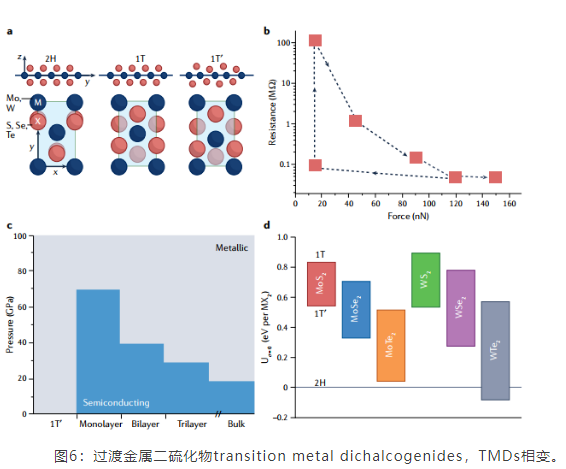

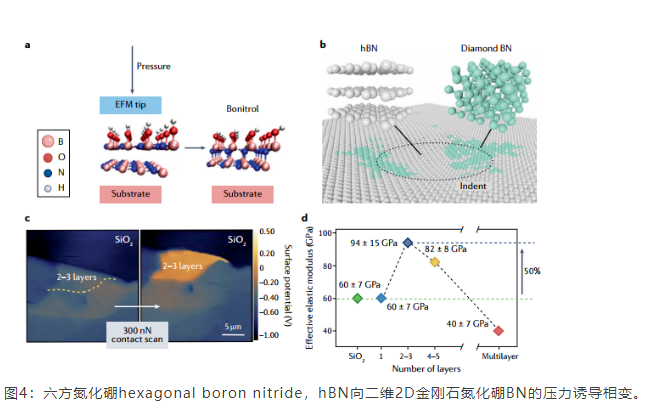

       近日，紐約大學(xué)Francesco Lavini，Martin Rejhon，Elisa Riedo，在Nature Reviews Materials 上發(fā)文，綜述研究了二維2D石墨系統(tǒng)及其他系統(tǒng)中最前沿的相變。討論了從石墨烯到二維金剛石sp2-sp3 轉(zhuǎn)變的理論模型，以及誘導(dǎo)轉(zhuǎn)變?yōu)槎S金剛石的實驗過程。側(cè)重于化學(xué)功能化和壓力誘導(dǎo)轉(zhuǎn)變。探討了不同結(jié)構(gòu)和環(huán)境因素，對相變演化和相變金剛石相性質(zhì)的影響。同時，還簡要提及六方氮化硼、磷烯、過渡金屬二硫?qū)僭鼗锖蚆xenes系統(tǒng)。最后，綜述了二維材料中，相變技術(shù)和應(yīng)用，以及該領(lǐng)域的發(fā)展機遇。

 文獻(xiàn)鏈接：https://www.nature.com/articles/s41578-022-00451-y

 DOI: https://doi.org/10.1038/s41578-022-00451-y

 本文譯自Nature。
