第一作者：朱睿童

通訊作者：魏秋平，馬莉，鄧澤軍

通訊單位：中南大學 粉末冶金研究院/材料科學與工程學院

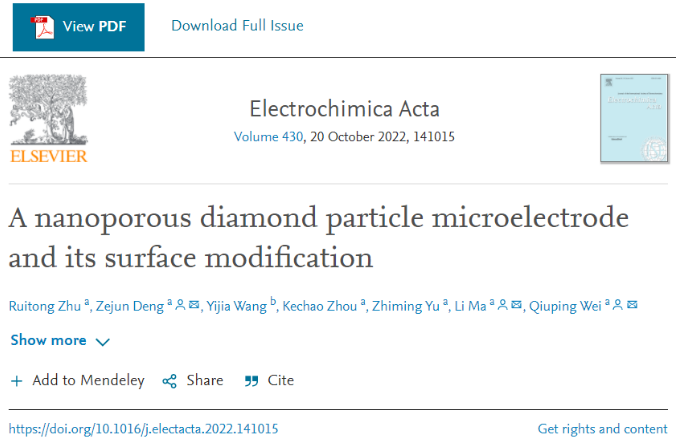

DOI: https://doi.org/10.1016/j.electacta.2022.141015

1、前言

       近期，《Electrochimica Acta》期刊在線發表了中南大學魏秋平教授課題組關于納米多孔摻硼金剛石（BDD）顆粒微電極及其表面修飾的最新研究成果。該工作創新性地制備了一種以商用單晶BDD顆粒 （cBDD）為襯底的電化學傳感用微電極。本文首先使用多種手段對cBDD顆粒進行表面改性，包括使用熱絲氣相沉積技術在顆粒表面包裹高摻B多晶BDD薄膜（rBDD）、通過Ni熱催化刻蝕處理在cBDD、rBDD顆粒表面刻蝕納米孔 (pcBDD、prBDD)，然后使用電沉積技術在pcBDD、prBDD顆粒表面修飾金納米顆粒（Au/pcBDD、Au/prBDD）。接著，本文使用掃描電鏡、拉曼光譜、能量色散光譜和各種電化學檢測技術對上述六種BDD顆粒的表面物化性質進行表征。結果表明: (1) 重摻雜的多晶BDD薄膜包覆的rBDD具有高的摻雜水平，其B濃度相比cBDD顆粒提高了兩個數量級; (2) 熱刻蝕處理和Au納米顆粒的沉積提高了顆粒的電化學活性表面積; (3) 與cBDD顆粒相比，經過刻蝕、電化學沉積、熱絲化學氣相沉積的Au/prBDD顆粒微電極的電化學性能得到極大的改善，具有低的電荷轉移電阻(1.3 kΩ vs 8.6 kΩ)、高的非均相動力學常數（3.04 x 10-3 cm s-1 vs 0.24 x 10-3 cm s-1）和大的電化學活性表面積（1.12 mm2 vs 0.34 mm2）。

       2、背景介紹

       傳統BDD微電極（尺寸為幾微米到幾十微米）的頂端多為針尖狀，在檢測應用中容易脆裂斷開，導致電極損壞，且其封裝層外的聚合物和保護套在高過電位下和堿性溶液中會發生溶解，因而限制了其實際應用。采用HPHT法制備的商業單晶BDD顆粒電極（cBDD）除了具有BDD電極材料優異的本征性能這一優點，還可規模化生產，因此是極具潛力的生物傳感電極用載體材料。隨著研究人員對HPHT法的不斷改進，工業上已成功實現不同尺寸BDD顆粒（nm~mm）的規?；苽?。使用cBDD顆粒直接作為傳感器的電極部分不但可以保持小型化電極具有的優點，同時還能解決針尖狀微電極易脆斷的問題。然而因為BDD單晶顆粒的可控制備技術近年才趨于成熟，因此其在對電極材料質量具有高要求的生物傳感領域的報道較少，且表面改性技術（如金屬修飾、刻蝕多孔）對cBDD顆粒表面組織結構影響的研究較為缺乏。

       3、本文亮點

       1、提出一種簡單可行的納米多孔BDD顆粒微電極的封裝方法。

       2、研究熱絲氣相沉積多晶BDD薄膜、金屬電化學沉積及刻蝕多孔處理對cBDD顆粒表面組織結構及其電化學性能的影響。

       3、制備了一種具有優良電化學性能的Au-prBDD顆粒微電極，該電極的電子轉移速率常數為商業cBDD單晶顆粒電極的12.6倍。

4、研究思路

       本文主要以商用cBDD和重摻雜的rBDD顆粒為襯底，通過Ni熱催化刻蝕技術刻蝕BDD顆粒表面，獲得納米多孔BDD顆粒 (pcBDD、prBDD)。接著，使用銀環氧樹脂在銅線和單個BDD顆粒之間建立電連接，并使用毛細玻璃管進行封裝，隨后通過電化學沉積技術在pcBDD和prBDD顆粒表面修飾Au 納米顆粒。使用SEM、EDS、Raman等手段表征了不同修飾電極的結構與成分等材料特征，使用CV、EIS、雙電層電容法等電化學方法比較不同BDD顆粒微電極的電化學性能。該研究可為后續BDD微電極的體內檢測提供技術手段和理論支撐。

5、圖文解析

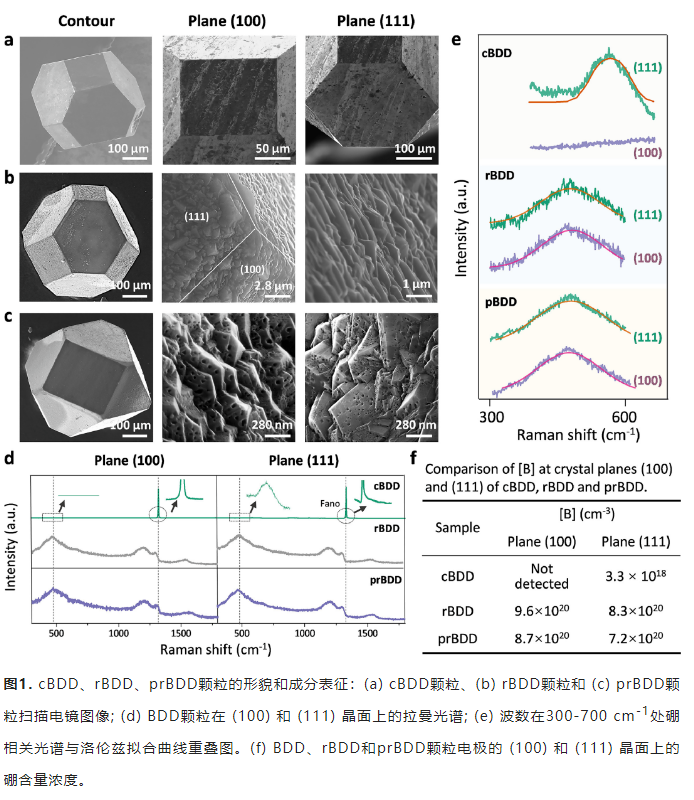

       要點：cBDD、rBDD和prBDD三種顆粒不同晶面拉曼光譜結果表明，cBDD顆粒的 (100) 和 (111) 晶面的摻B濃度具有顯著差異，且兩種晶面的摻B濃度都不高（＜1019 atoms cm-3），而rBDD和p-rBDD顆粒不同晶面B分布均勻，且均為高摻雜狀態（＞1020 atoms cm-3）。B濃度的測試結果表明使用熱絲氣相沉積技術在cBDD顆粒表面包覆高摻B的多晶BDD薄膜能有效增加顆粒電極的摻B濃度，且改善B元素分布的均勻性。

       要點：對于cBDD顆粒，金屬沉積和Ni熱催化刻蝕均出現了晶面差異性。（100）面在刻蝕后出現均勻的孔洞，（111）面則難以被刻蝕；Au難以在（100）面沉積，但（111）面的沉積不受影響。而在多晶高摻B的BDD薄膜均勻包覆后，電極的顆粒的晶面擇優刻蝕和選擇性電沉積現象消失。

       要點：從六種BDD顆粒電極的電化學窗口測試結果看出，BDD顆粒電極均具有寬的電勢窗口（> 2.9 V）。其中Au/prBDD顆粒電極具有最低的電勢窗口，為2.95 V，這是因為B摻雜濃度增加、電極比表面積的提高及表面活性位點數量增加促進了水分子在Au/prBDD顆粒電極表面的吸附，增加了電極的電化學反應活性。

       要點：從基本電化學性能檢測結果可以看到，在修飾的顆粒電極中，Au/prBDD顆粒電極表現出最佳的電化學性能，電子轉移阻抗為cBDD顆粒電極的3/20，電化學活性面積為3.3倍，電子轉移速率常數為12.6倍。這是由Au納米顆粒增加了電極的活性位點和多孔形貌增加顆粒電極比表面積的協同作用導致的。

       要點：六種顆粒電極中，Au/prBDD顆粒電極的電化學活性面積最大，達到其幾何表面積的1.4倍，是活性面積最低的cBDD顆粒的3.3倍。這是因為高摻B的多晶BDD薄膜的包覆改善了顆粒電極的導電性，刻蝕后表面的多孔結構增加了電極的實際表面積，此外沉積的Au納米顆粒提高了電極的電子轉移速率。上述電化學結果表明cBDD顆粒經過修飾改性后其電化學性能得到極大提升。

6、論文小結

在這項工作中，研究者設計了一種具有高電化學性能的BDD顆粒微電極。本文以商業單晶BDD顆粒(cBDD)電極為基底，并使用熱絲氣相沉積、Ni熱催化刻蝕及Au電化學沉積技術對cBDD顆粒進行修飾，并對比研究了不同顆粒電極的基本電化學性能。結果表明，prBDD顆粒電極的電化學活性面積是cBDD顆粒電極的兩倍，電子轉移速率常數是后者的3倍左右，而電子轉移阻抗僅為后者的一半。Au納米顆粒修飾后，BDD顆粒電極的電子轉移阻抗降低，電化學活性面積和電子轉移速率常數增大。在修飾的顆粒電極中，Au/prBDD顆粒電極表現出最佳的電化學性能，電子轉移阻抗為cBDD顆粒電極的1/7，電化學活性面積為3倍，電子轉移速率常數為10倍。這是由Au納米顆粒增加了電極的活性位點和多孔形貌增加顆粒電極比表面積的協同作用導致的?？傮w而言，本文制備的BDD顆粒微電極的電化學活性明顯優于商用單晶BDD顆粒。這種新型BDD顆粒微電極可適用于電化學和生物傳感應用，并有可能作為微流體或可穿戴傳感裝置的傳感單元。
